本安防爆閥S29系列

輕量化設計方案，結構緊湊。提供更多實際的安裝靈活性。無噪聲特性，更適合實驗室及有安靜需求的環境下使用。

所屬分類：

關鍵詞：

比例壓力閥、本安防爆閥、壓電閥系列

產品咨詢：

產品描述

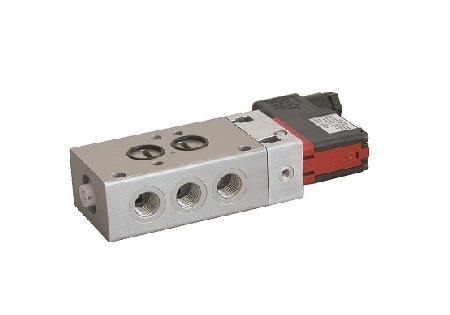

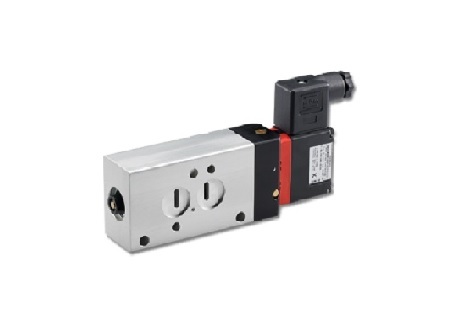

本安防爆閥S29系列

采用NAMUR連接的二位三通、二位四通、二位五通閥，S29 *85***-1/4-** P*6*訂貨號

基于易爆易燃環境下使用條件開發的本安防爆閥產品系列，實現本質安全防爆要求。并具有可靠的安全性和高使用壽命。

產品特點：

- 強化性及魯棒化設計，保證使用的可靠性及超長的使用壽命。

- 實現特殊防爆要求，可使用在0區并通過ATEX和NEPSI認證。

- 超低的功率損耗，最小工作電壓4.5V，工作電流低至1mA。

- 4.5...30V工作電壓選擇，易于實現總線數字化控制并兼容多種安全柵。

- 無自發熱現象，即使在滿通電率條件下，也可確保連續工作6000小時以上。

- 高動態響應，響應時間<20mS。

應用領域：

- 石油天然氣及化工行業(可燃?xì)怏w、制藥、除草劑、化肥、聚合物生產等)

- 能源生產行業(煤炭粉塵、礦石開采、木質顆粒加工過程所產生的粉塵等)

- 食品行業(谷物面粉、淀粉、食品生產中產生粉塵等)

- 加工業(金屬加工過程產生粉塵、聚合物及橡膠品加工產生粉塵等)

- 高速鐵路、動車、軌道列車，航天、航空等電池供電系統等;

技術參數：

氣體特性	Pneumatic characteristics
標稱壓力	Nominal pressure	p₁	bar	6
采用內部先導控制工作壓力	Operate with internal pilot air Operating pressure	p₁	bar	2.5 ... 8.0
采用外部先導控制先導壓力采用壓力 P₁< 2.5bar 采用壓力P₁2.5 ... 8.0bar 工作壓力	Operate with external pilot air Pilot air pressure with P₁< 2,5bar with P₁2,5 ... 8.0bar Operating pressure	P_st P_st P₁	bar	> 2.5 (P_st ≥ P₁) 0 ... 8.0
標稱流量(6 → 5bar)	Nominal flow (6 → 5bar)	Q_N	l/min	1300

電氣特性	Electric characteristics
通電率	Duty cycle		%	1100通電情況下可持續工作6000小時			100 within maximal duty time of 6000 h permanent operation
電氣類型	Electronic type			PT63	PM64	PN61		PN65	PT67
標稱電壓	Nominal voltage		V DC	9	16	30		30	9
開關電壓	Switching voltage	U_NO	V DC	5.5…9	6…16	7…30		11…30	4.5…9
		U_OFF	V DC	1	1	1		1	1
工作電流	On current	I_NO	mA	1…1.9	1.7…23	2…19		2…6.6	1…19
		I_OFF	mA	0.05	0.1	0.22		0.1	0.05
功率損耗	Power consumption	P_Nmin	mW	5.5	10	14		22	4.5
		P_Nmax	mW	171	368	571		198	171
安全性能測試數據依照EU測試認證標準			Safety data according to EU type test certificate
電壓	Voltage	U_i	V DC	9	16	30		30	9
電流	Current	I_i	mA	---	---	---		---	---
外部容抗	External capacitance	C_i	nF	12	12	12		12	12
外部感抗	External inductance	L_i	nH	---	---	---		---	---
連接方式	Connector			插頭連接器采用工業 B型插頭; 電路連接方式 1=地線; 2=信號線			Plug connector to industrial form B; electrical connections 1=GND; 2=signal
